“工具五金標準化現狀和發展”國際論壇演講（五）——棘輪二用扳手
一. 棘輪二用扳手的發明
棘輪二用扳手是在 1995 年由臺灣工廠發明。
當時的扳手是 60 齒(每齒5 度)。
接著由臺灣其他工廠進行改良并在歐美掀起風潮。
之后，原開發工廠開發出 72齒的棘輪二用扳手，并且以銅注塑方式來增加零件的強度及耐久性。
后來有工廠在原有 72齒的基礎上增加齒數，100齒，甚至有 144齒的產品出現。臺灣有很多工廠生產。
大陸杭州格勞萊公司最早生產，品質很穩定，其他扳手廠也大量生產。
二. 棘輪二用扳手是容易發生意外的產品
1. 因?yàn)榧喍冒馐种两駴]有行業標準！
開口扳手（呆扳手）有行業標準；梅花扳手有行業標準。
就是棘輪二用扳手還沒有行業標準。
在沒有行業標準下，客戶購買棘輪二用扳手時，往往要求工廠棘輪二用扳手的扭力除了要達到梅花扳手的標準之外，甚至要求要超過標準。
有的要求要超過標準 110%；有的要求要超過標準 130%；有的要求要超過標準 150%！
2. 因?yàn)辇X輪外徑公差的關系，20 年前產品不穩定，有時 72 齒的齒輪會有 71 齒或是 73 齒的情形出現。
使用者在使用時一用力就會有齒輪打滑或是卡死的情況出現。這時，使用者就會因打滑或是卡死而造成摔跤的工安意外發生。但現在品質已沒問題。
3. 如果螺帽生銹，在使用棘輪二用扳手時，扳手容易滑出螺帽而造成危險。
我曾經聽一位歐洲的客人說，在歐洲的一位礦工在使用棘輪二用扳手時，
扳手由上向下滑出螺帽，使用者未戴安全帽傷到頭部造成受傷流血，還好未傷到眼睛。
4. 有的不正當使用者會在棘輪二用扳手上另外再套一支套管增加力臂使用。或是在松開生銹的螺帽時用鐵錘敲擊棘輪二用扳手，造成齒輪崩齒。這些都會造成扳手的打滑或是卡死而發生工安意外。
三. 制定棘輪二用扳手行業標準刻不容緩
1. 市面上棘輪二用扳手品牌眾多，大部分都是 72 齒。每家的標準都不相同。有的比照 ANSI或是 DIN 標準；有的按照 ANSI 或是 DIN 標準加上 30%；名牌工具廠有的扭力則是按照 ANSI或是 DIN 標準 50%以上！
2. 客戶是價格取向，DIY 使用時，不需要太大的扭力，也不會有長時間持續使用的需求。按照傳統手工具標準使用，不會有問題。但在重要及專業使用上，行業的標準就極為重要！
3. 據我所知，目前有工廠做到 100 齒，尺寸做到 5.5～24 mm。
該公司的標準是：5.5～12mm 是 DIN 標準的 1.1 倍；13～24mm 是 DIN 標準的 1.3 倍；

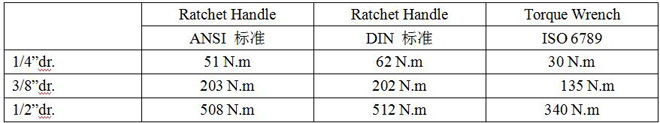

4.H 柄驅動頭扭力與扭力扳手扭力比較表
四. 制定標準之疑慮
1. 不知道棘輪二用扳手各零件的材質及硬度：鉻釩鋼(Cr-V)？還是鉻鉬鋼(SCM)？
2. 有的客戶下單指定高品質產品，價格 ok，可安心使用。
3. 有的客戶數量大，但是價格壓得低，本體用 S45C，扭力能達標，但耐久性沒保證。
這種產品是否要指定標準扭力下可連續使用的次數來保障使用者的安全呢？
4. 現在已經有亞洲工具廠把棘輪、本體、其他零件分?jǐn)?shù)國（2～3 國）跨國采購組裝便宜貨。
這是否要規定只能在一國生產？否則公差大，易出問題。
5. 不知開口扳手頭是不是要像 JIS 有二種規格（H 級重量型；N 級輕量型）呢？
以 10mm 為例：
?。燃?jí)開口二邊肉厚較厚；而Ｎ級的開口二邊肉厚較薄（如圖所示）。
Ｎ級的扭力為 27 N.m；而Ｈ級的扭力為 41 N.m。

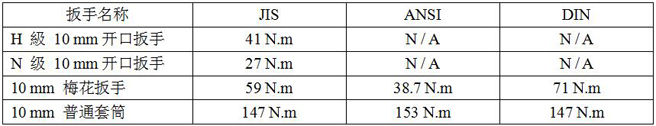

6. 各種扳手扭力比較

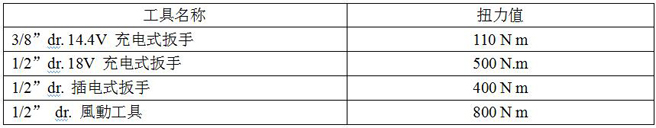

7. 各種動力工具扭力比較
8.是否要訂二種標準？
一種是工業級（超過 DIN 標準）；另一種是 DIY 級（一般標準）？
