“工具五金標準化現狀和發展”國際論壇演講（四）——手工具與緊固件之間的關系論述
手工具中的套筒扳手、呆扳手、梅花扳手、棘輪扳手、螺釘旋具與內六角扳手是驅動螺栓、螺母、螺釘?shù)谋貍涔ぞ摺?/span>
手工具與緊固件之間的關系它體現在三個方面：最小扭矩關系、扳擰形式設計關系、公差配合關系。作者主觀認為公差配合為重要關系。
上述三者關系，制造工廠處理得當它將給使用者帶來無限的效益。
論述一 扭矩關系
緊固件是應用最廣泛的機械基礎件，需求量很大。呆扳手、梅花扳手、套筒扳手、螺釘旋具、內六角扳手與螺栓、螺母和螺釘有著驅動與被驅動關系，尤其論點中三個方面極為重要，它影響到工具與緊固件兩者使用功能與壽命。
如果兩者公差處在極限尺寸也將影響螺栓的最小預緊力；尤其呆扳手剛性差更為明顯；請看扳手與緊固件之間最小扭矩關系圖。

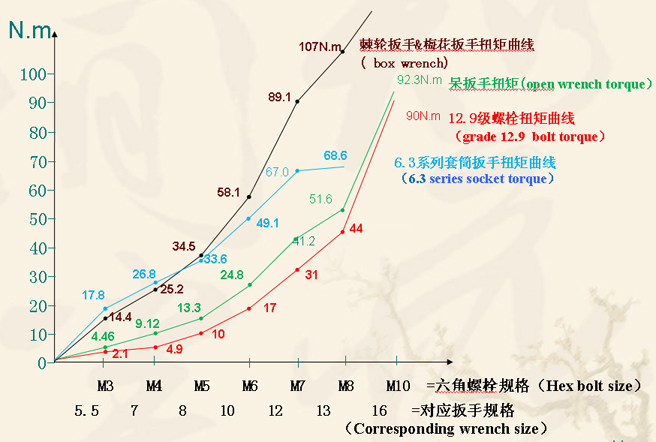

扳手與緊固件之間最小扭矩關系圖
圖中紅色曲線為六角螺栓扭矩曲線，綠色是呆板手扭矩曲線；它們兩者緊緊挨著。一旦兩者配合間隙處在極限尺寸；從實驗室表明工作時不是面接觸而是線接觸，緊固件棱角宏觀發生圓滑態勢明顯。
從扳手與緊固件之間最小扭矩關系曲線圖明顯看出工具最小扭矩必須大于緊固件最小扭矩。
論述二 扳擰形式設計關系
在ISO 4759-1《緊固件公差；第一部分螺栓和螺母 產品等級》；中國的GB/T 3103.1《緊固件公差 螺栓、螺釘、螺柱和螺母》兩標準規定了A級、B級、C級三種。產品等級由公差精度確定，A級精度最高、C級精度為最低。對緊固件扳擰部位分為二種型式:外扳擰、內扳擰。
外扳擰的螺栓、螺母緊固件對邊寬度s（被驅動部位）ISO 4759-1《緊固件公差；第一部分 螺栓和螺母 產品等級》標準，確定了A級B級公差為h13-h14，C級在h14、h15、h16、h17之間。外扳擰的形狀一般為六角形狀與四方形狀。
內扳擰的緊固件主流為內六角螺釘和頭部驅動為槽形狀的螺釘。例如：一字槽、十字槽等等。
內六角螺釘驅動部位對邊寬度s只有A級精度，沒有B與C級精度。

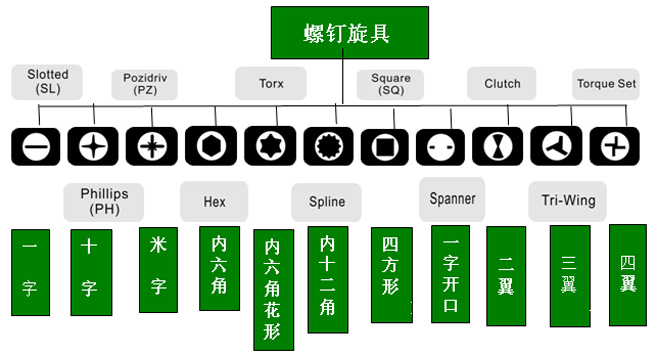

內扳擰的緊固件它對應的常用工具為螺釘旋具中各種螺絲批、各種旋具頭和內六角扳手；它們驅動對象是螺釘。工作部驅動形式是一字槽、十字槽、米字槽、四方形、內六角形、一字開口形、兩翼形、三翼形、四翼形、內六角花形、內十二角形等（附圖）。
外扳擰的緊固件它對應的常用工具為套筒扳手、呆扳手、梅花扳手,它們驅動對象是螺栓與螺母。
內扳擰的緊固件它對應的常用工具為螺釘旋具中各種螺絲批、各種旋具頭和內六角扳手；它們驅動對象是螺釘。
內扳擰頭部設計形式
工具在使用過程，內扳擰的內六角扳手對角寬度e在施加大力矩時會變圓甚至打滑。十字槽螺釘旋具緊固螺釘時操作中既要徑向旋轉力又要軸向推力，會引起打滑定位不準，導致螺釘頭部的損傷。十字槽螺釘旋具在緊固PH3以上螺釘，容易造成操作工人手腕的疲勞。
外扳擰扳手和內扳擰旋具均存在以上類似缺陷，這是設計上和公差配合的因素；尤其外扳擰扳手與緊固件的配合均為間隙配合。外扳擰扳手制造時對邊尺寸s孔的公差在上極限偏差，緊固件的六角對邊寬度s在下極限偏差就很容易發生上述現象，內扳擰也是如此。下面將美國浩明公司在研發內六角花形（TORX）螺釘旋具設計的極致案例給大家分享。

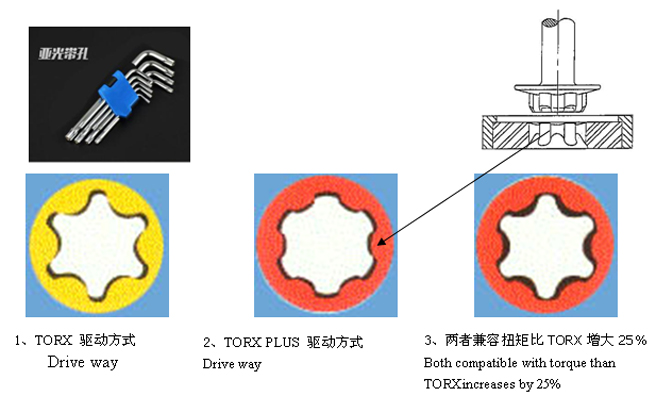

上世紀60年代，美國浩明全球科技有限公司研發出系列的TORX（內六角花形）螺釘旋具和與其匹配的緊固件，其產品也有外扳擰式與內扳擰式。它大量的運用在航空制造業及高端制造中。上世紀90年代又研發出TORX PLUS（增強內六角花形）；它由六個橢圓弧齒形幾何結構組成（見圖），能夠承受更大的扭力，使螺釘旋具的使用壽命更長，并能消除螺釘旋具打滑的缺陷。
其特點是0゜驅動角，消除了內應力，改善了驅動螺釘?shù)男阅埽皇孤葆斝啐X口的扭矩強度增加25%N.m，提高了驅動螺釘時安全系數。
能用于直徑從M0.6到M24的螺栓與螺釘；其優點該驅動工具的壽命增加了100%，減少驅動工具齒部塑性變形的概率，具有較大力矩的傳速能力、縮短了裝配線上停機等待，改善了驅動工具與緊固件接合部的配合。
同時在驅動螺栓或螺釘時減輕了操作工人的疲勞。浩明公司認為TORX PLUS勝過任何有競爭力的驅動螺栓與螺釘技術 ，其擁有最充分的接觸面，橢圓弧齒形的幾何結構形式十分獨特，它能使扳手或旋具與緊固件螺釘頭接合部的嚙合程度達到最佳，使驅動螺釘?shù)尿?qū)動力分布在整個嚙合表面，從而延長了工具的使用壽命，而且傳速的力矩為最大。
這是其它驅動螺栓與螺釘都做不到的。TORX PLUS具有較高的力矩傳速特性,排除了在緊固標準件引起內應力。TORX PLUS的技術，是驅動螺栓或螺釘唯一能夠確保力矩達到最佳狀態的驅動方法。TORX PLUS驅動的工作部側壁是筆直的,而且TORX PLUS旋具完全包容螺栓或螺釘頭的槽口，減少工作時打滑的可能性，降低了因打滑損傷螺釘頭表面的概率。
美國浩明公司TORX產品設計的如此完美，關鍵是浩明公司即制定了內六角花形（TORX）工具標準，同時又制定了內六角花形螺栓與螺母產品標準；這樣對公差配合的把控非常到位。
論述三 公差配合關系
外扳擰式的套筒扳手、呆扳手、梅花扳手，ISO 4759-1給定的是一個基軸制的配合；所謂的基軸制就是基本公差為一定的軸的公差帶，與不同基本偏差孔的公差帶形成各種配合的一種規則，它是一個基軸制間隙配合；也就是說六角螺栓與螺母其對邊寬度s上極限偏差為零，是一個負公差的基準軸。
ISO 4759-1《緊固件公差；第一部分 螺栓和螺母 產品等級A.B和C級》標準規定了A級螺栓、螺母公差等級為h13-h14。ISO 691《螺釘和螺母用裝配工具扳手和套筒扳手的開口常用公差》和中國GB/T 4390《扳手開口和扳手孔常用公差》規定了套筒扳手、呆扳手、梅花扳手對邊尺寸s公差，它的公差帶是一個正公差。
為了更能理解我們舉個示例：8mm的扳手，從ISO 691《螺釘和螺母用裝配工具扳手和套筒扳手的開口常用公差》，中國GB/T 4390《扳手開口和扳手孔常用公差》標準中查出下極限偏差+0.03mm上極限偏差+0.15mm；驅動M5的螺栓其六角頭對邊寬度s=8mm,從GB/T 1803《極限與配合 尺寸至18mm孔、軸公差帶》標準查出h13上極限偏差為零，下極限偏差負0.22mm。
如果扳手對邊尺寸s在上極限尺寸，緊固件六角螺栓對邊寬度s在下極限尺寸（孔大軸小），它們最大間隙0.37mm，此時精度最差擺動角11度；如果扳手對邊尺寸s在下極限尺寸、緊固件六角螺栓對邊寬度s在上極限尺寸（孔小軸大），它們最小間隙0.03mm，此時質量精度最佳擺動角1.5度。
如從模具壽命來說；緊固件工廠會將模具設計為接近下極限尺寸（凹模最?。?；工具制造工廠會將模具設計為上極限尺寸（鐓棒或拉刀最大），這樣兩家工廠的模具壽命最長；但會出現上述的最大間隙0.37mm，產品精度不高，雖然這概率小，但理論上是存在的。
假設我們將8mm的扳手與M5的螺栓兩者公差進行優化，扳手對邊尺寸s下極限偏差+0.04mm、上極限偏差+0.08mm（相當于D9)；緊固件六角螺栓與螺母對邊寬度s上極限偏差為零，下極限偏差 -0.06mm（相當于h10=IT10)。它們是基軸制的間隙配合，配合代號D9/h10。
這樣它們兩者間隙處在min0.04mm、max0.14mm之間；與之前0.37mm配合間隙比較，精度提高2倍之多，標準公差I(lǐng)T往前推進了3個等級;擺動角減少7°左右。
要體現出我國制造大國工具產品的精度，工具與緊固件均要優化公差帶走向高端；在制定標準時要優選好公差帶；這非常重要。
標準公差I(lǐng)T分20個等級(Standard Tolerance)，即IT01-IT18，它與孔H&軸h公差帶是對應關系（IT13=h13)；【標準公差給定的數值與孔H、軸h的極限偏差中的公差帶的絕對值是一樣的】。通過上述案例分析，引用ISO標準生產的工具與緊固件配合的標準公差處在IT13-IT17之間，可以說在標準公差等級15-19位置，這足以說明工具與緊固件的制造精度提升空間很大。
所以中國在制定標準時，也不能一味按ISO的標準去套，應該按本國行業內制造水平去制定出符合本國國情的標準，盡可能將標準公差I(lǐng)T值往前推移，這樣才能體現出標準的先進性、創新性和前瞻性。同時也體現出制造大國的優勢 ；使中國盡快步入世界采標先進國家行列。
內扳擰緊固件的螺釘旋具，從緊固件孔的公差看不出是基孔制還是基軸制，但它們的配合公差比外扳擰要小的多。ISO 2936《內六角扳手》標準規定了內六角扳手為h11公差帶（它高出扳手2個IT等級），是基準軸，內六角螺釘是一個基軸制配合的孔；緊固件工廠要圍繞內六角扳手公差來生產，因?yàn)閮?nèi)六角扳手是一個上極限偏差為零的負公差帶的基準軸。
通過論述，上述標準對扳手&螺釘旋具在制造過程選用的是基軸制配合中的間隙配合；很遺憾沒有優先采用基孔制原則。外扳擰工具按螺栓、螺母去配合；內扳擰工具按六角扳手與螺釘旋具去配合。
結論
我國手工具標準為工具五金標準化分技術委員會管理；緊固件為全國緊固件標準化技術委員會管理，兩者之間無互通渠道；不像本文中的美國浩明公司即制定工具標準又制定產品標準，兩者有雙邊兼容的管理權限；所以對公差的定論很精準。
我們會出現扳手&螺釘旋具與緊固件公差匹配不理想之處，在配合制上不符合公差配合優先采用基孔制原則；尤其C級螺栓、螺母公差可以寬容到h17級（IT17級）處在標準公差等級的尾部，顯現出ISO 4759-1標準不足。故此我們很有意義來探討《手工具扳手&螺釘旋具與緊固件公差配合的論述》。
目前在工具制造過程還存在公差帶處在間隙最大化邊緣現象、理論上叫極限尺寸；尤其小微企業，加之緊固件工廠制造的螺栓、螺母、螺釘驅動部的公差較寬，以及ISO 4759-1現行標準給定的公差參數IT標準公差等級水準低下，導致兩者公差配合不在最佳理想狀態；使用時會發生打滑、工具失效、工件損壞、更嚴重造成人身事故。所以工具與緊固件驅動部的扳擰形式創新設計、公差配合非常重要。
隨著全球制造加工水平能力的提升，計算機軟件不斷地嵌入工作母機，設備智能化越來越高。上述公差已經沿用了二十幾年；能否將 ISO 4759-1《緊固件公差；第一部分 螺栓和螺母產品等級A.B和C級》公差帶至少往上提升1-2個水準點；例如：h13-h14提升為h11-h12（標準公差等級IT11-12級）;建議取消C級精度的螺栓與螺母緊固件。ISO 691《螺釘和螺母用裝配工具扳手和套筒扳手的開口常用公差》和中國GB/T 4390《扳手開口和扳手孔常用公差》也要相應優化工具的公差帶。
所以借此機會向國際標準化組織第29技術委員會ISO/TC 29/SC 10 提出修訂議案。并通過你們望能轉交給ISO/TC 2 緊固件技術委員會SC 7緊固件基礎標準分委員會探討。我國工具五金標準化分技術委員會與緊固件標準化技術委員會，兩者是否能打通技術交流渠道 實現開放融合。
不管是外扳擰還是內扳擰工具制造工廠；尤其是套筒工廠、扳手工廠、螺釘旋具工廠、內六角扳手工廠一定要關注所對應的緊固件；制定好企業標準，用好材料，設計好產品外形、掌握好表面加工紋理，做好熱處理與表面處理；生產出一流的高端產品。為中國制造2025從工業大國到工業強國做好標準制定與貫徹工作。工具是人類文明的助推劑；努力做好工具給人類帶來更多的幸福指數。
